恒达装备输送系统 HTS1 的工作原理

　　在装配线上，必须使用输送系统，把工件从一个工位输送至另一个工位。

　　借助摩擦力，工位托盘（WT)随两条不断运动的皮带、齿轮皮带、平顶链、

　　HTS1直线传输机构

　　齿形带传输: Lmax=6000mm; Vn=18m/min; 传输载重最大60kg

　　平皮带传输: L(客户定制); Vn=18m/min; 传输载重最大250kg

　　平板链传输: L(客户定制); Vn=18m/min; 传输载重最大700kg

　　滚子链传输: L(客户定制); Vn=18m/min; 传输载重最大2200kg

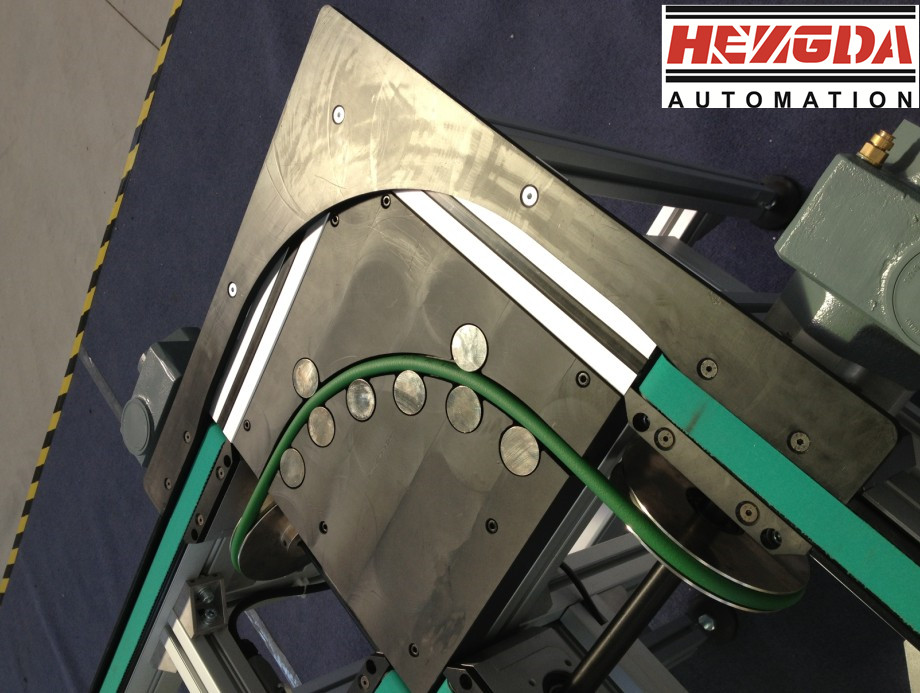

　　HTS1 转弯机构

　　90°; 180° 可选

　　HTS1 顶升移载机构

　　多种移载方式可选

　　HTS1定位机构

　　定位精度最高为±0.015mm

　　HTS1 输送控制元件

　　挡停机构(可选带缓冲,带电磁阀,最大负载450kg), 感应器

　　识别系统

　　识别和数据标签系统用于控制大量生产和输送系统的装配技术应用。

　　一、型材组装技术

　　恒达装备公司的型材组件能够适用于各种任务要求：

　　既可以用于构建机械框架、围栏，也适用于特殊非标机械设备，还可以用于防静电系统、工作台和物料架等等。

　　常用组件在国内都备有库存，能够迅速交货，同时FMSsoft CAD软件能让您以3D方式快速有效地进行规划设计。

　　常用的型材组装系统便您获益非浅：

　　—简单方便的螺丝连接

　　—完全满足防静电要求的连接技术

　　—型材规格齐全，常用尺寸有20、30、40、45、50、60、80、90mm

　　—完整的配件可供选取择，如：快速连接件、角铝（托座）、螺栓、T形螺母……

　　二、支撑型材

　　恒达装备还向业界展出了最新的链板输送线(Vario Flow)系列，该系统高度集成模块化，可进行持续的无间断输送，以完成对工

　　件的直线、转弯、上升、下降等形式的点到点连续传输，是机械零件加工、食品、药品、包装领域理想的传输工具。

　　恒达装备提供6种不同系列的型材，在同一系列的所有产品具有相同的锁坑尺寸及距离，以保证结构一致协调。10mm锁坑的新型

　　材系列，锁坑距离为40mm和50mm，正好补充了已趋成熟的45mm锁坑距离系列产品，因为10mm锁坑型材特别坚固，它们适合于构建台

　　子以及重要机架等各种要求，而8mm和6mm的锁坑型材适用于构建简单的器具、隔墙、支架或显示柜等等

　　恒达装备先进的组装技术是中国制造业飞速发展的重要环节。以汽车制造业为例，自动化组装线是实现汽车大批量流水线生产的

　　前提。而在当前的汽车购买过程中，个性化的需求愈加多样，这就要求汽车制造企业能在现有的装配线上实现多种车型的同步组装

　　。而恒达装备的模块化传输系统提供了配置多种具体传输方案的可能性，能充分满足这一市场需求。
